A tantárgy célja a műszaki ábrázolás I tantárgy anyagának kibővítése forgástestek ábrázolásával és jellemző szerkesztéseikkel, egy új ábrázolási mód, a látványtervek készítésére alkalmas perspektíva megismerése és az árnyékszerkesztés tanulmányozása mind a Monge-féle, mind a perspektív ábrázolásban. A tananyag elsajátítására heti két óra előadás és két óra gyakorlat áll a hallgatók rendelkezésére. A Műszaki ábrázolás II tantárgy során összetett rajzfeladatokat is meg kell oldani, így továbbfejlesztve a rajzolási készséget és térlátást.
A félév általános követelményei megegyeznek az 1. félévben megismertekkel, ide értve a gyakorlati órára való felkészülést, az aktív részvételt az órákon, a rajzok formai követelményeit a leadott feladatok javítását.
A félév közben két alkalommal rajzellenőrzést végzünk. Ezen időpontokig az addig kiadott összes rajznak készen kell lennie, azokat be kell mutatni a gyakorlaton. Aki a részhatáridőre a rajzokat nem teljesíti, annak félévét nem fogadjuk el, aláírását megtagadjuk. A részhatáridőre a rajzokat a hiányzó hallgatóknak is be kell küldeni. Az első határidő mindenkinek a VI. oktatási heti gyakorlata (március 3-7.). A második részhatáridő a XI. heti gyakorlat (április 7-11.).
A félév végi aláírás feltétele az összes rajzfeladat leadása Rendben minősítéssel. A hallgatók a félév során két zárthelyi dolgozatot írnak. A félévet írásbeli és ha szükséges szóbeli vizsga zárja. A zárthelyi dolgozatok eredményeit, a leadott rajzok minőségét és a gyakorlatokon való aktív részvételt figyelembe vesszük a vizsgajegy kialakításakor. Ha a hallgató mindkét zárthelyije jól sikerül, és a féléves munkája alapján megérdemli, megajánlott jegyet kaphat.
A zárthelyi dolgozatok általános követelményei szintén megegyeznek az 1. félév során megismertekkel.
(a lista még változhat!)
| Rajz száma | Rajz címe | Feladatlap letöltése |
|---|---|---|
I/1 |
Körlap vetületi képei |
|
II/1 |
Gömb normálisa, érintősíkja |
|
II/2 |
Gömb döfése egyenessel |
|
II/3 |
Gömb döfése egyenessel |
|
III/1 |
Henger normálisa, érintősíkja |
|
III/2 |
2. főegyenes tengelyű henger metszése 1.VS-kal |
|
III/3 |
Vetítőegyenes tengelyű henger metszése általános síkkal |
|
III/4 |
2. főegyenes tengely metszése 1. FS-kal |
|
IV/1 |
Forgáskúp normálisa, érintősíkja |
|
IV/2 |
Forgáskúp döfése egyenessel |
|
IV/3 |
Forgáskúp síkmetszése |
|
V/1 |
Tórusz szeletelése |
|
V/2 |
Tórusz metszése VS-kal |
|
V/3 |
Tórusz metszése általános síkkal |
|
VI/1 |
Gömb és henger áthatása |
|
VI/2 |
Párhuzamos tengelyű tórusz és henger áthatása |
|
VI/3 |
Kúp és gömb áthatása |
|
VII/1 |
Kitérő tengelyű henger és kúp metszése |
|
VII/2 |
Gömb és henger áthatása |
|
VII/3 |
Metsző tengelyű kúp és henger áthatása |
|
VIII/1 |
Árnyékszerkesztés - Vetítősík és vetítőegyenes |
|
VIII/2 |
Árnyékszerkesztés - Általános sík és általános egyenes |
|
VIII/3 |
Árnyékszerkesztés - Síklapú testek |
|
IX/1 |
Kúp árnyéka |
|
IX/2 |
Henger árnyéka |
|
IX/3 |
Gömb árnyéka |
|
X/1 |
9 kocka perspektív képe |
|
X/2 |

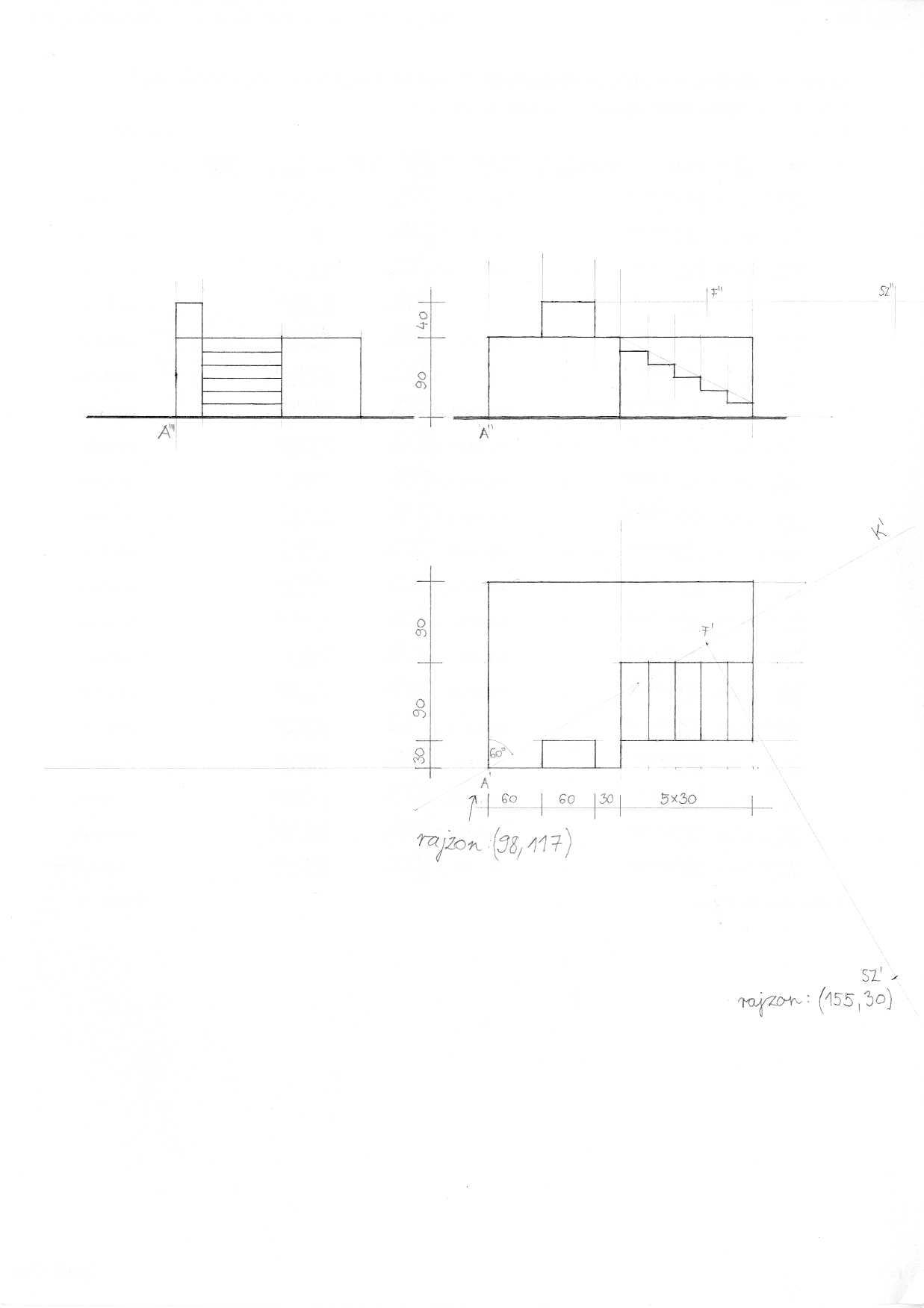

Lépcső perspektív képe |
|
X/3 |
Henger perspektív képe |
|
XI/1 |
Perspektíva és árnyékszerkesztés |
|
XI/2 |
Perspektíva és árnyékszerkesztés |
|
XI/3 |
Perspektíva és árnyékszerkesztés |
|
XII/1 |
Perspektíva és árnyékszerkesztés |
|
XII/2 |
Perspektíva és árnyékszerkesztés |
