1. feladat 2. feladat 3. feladatÁltalános információk a zárthelyi dolgozatról:
Speciális térelemek témakör mintafeladatok Leforgatás témakör mintafeladatokA hallgatóknak a félév során két zárthelyi dolgozaton kell számot adni tudásukról. A félév végén a két dolgozat alapján megajánlott jegyet kaphatnak. Amennyiben a két zh eredménye külön-külön legalább kettes, akkor a félév végi jegy a két zh átlaga, beszámítva a gyakorlati órákon való aktivitást és a leadott rajzok minőségét. Ha valamelyik zh egyes, akkor a vizsgaidőszakban lehet a jegyet megszerezni. A vizsgákon a két zh feladattípusaiból összeállított feladatsorokat kell megoldani.
A zárthelyi dolgozaton szükséges felszerelések:

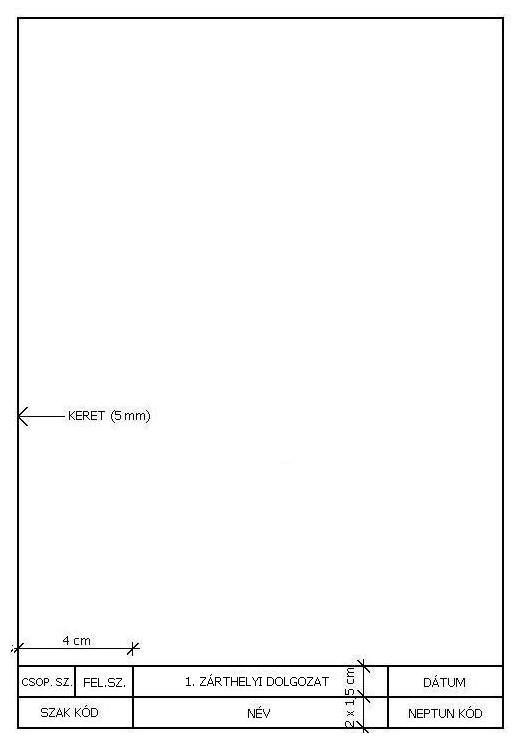

A zh-ra négy darab két oldalon megkeretezett rajzlapot kell hozni, melyeknek egyik oldalára fejlécet kell rajzolni az 1. ábra szerint. A másik oldalt csak keretezni kell. Az ábrán látható rövidítések jelentése: CSOP.SZ. - A gyakorlati csoport száma, FEL.SZ. - A feladat sorszáma.
2. ábra: Keretezett rajzlap zárthelyi dolgozatra
A dolgozat egyes feladatait elegendő szabadkézzel megoldani, de többségét szerkeszteni kell, így elengedhetetlen, hogy mindenkinél legyenek a szerkesztéshez szükséges eszközök (2 vonalzó, ceruzák, radír, körző). A zh közben a különböző rajztáblák használata is lehetséges, az esetlegesen hozzájuk tartozó vonalzókkal együtt.
Az 1. zh-ra két lapot elő lehet készíteni a következők szerint:
1. Két sík metszésvonalának megszerkesztéséhez a síkokat meghatározó pontokat 2 cm × 2 cm-es négyzetrácson adom meg. Minden nézet 8 cm × 8 cm-es maximális méretű lesz. Ezt a rasztert az egyik feladatlapra előre fel lehet venni.
2. Csonkolt kocka rekonstrukciójához egy kocka axonometrikus képét lehet előre felvenni. Az axonometrikus rendszer origója O pont, az x, y, z tengely rendre OX, OY és OZ irány. Az O, X, Y és Z pont a kocka négy csúcsa is. A következő táblázat a négy pont koordinátáit tartalmazza, ha a 0,0 pont a keret bal alsó sarka.
| PONT | VÍZSZINTES KOORD. | FÜGGŐLEGES KOORD. |
|---|---|---|
O |
80 |
150 |
X |
50 |
124 |
Y |
160 |
140 |
Z |
80 |
230 |
