Rajz címe: Csonkolt kocka

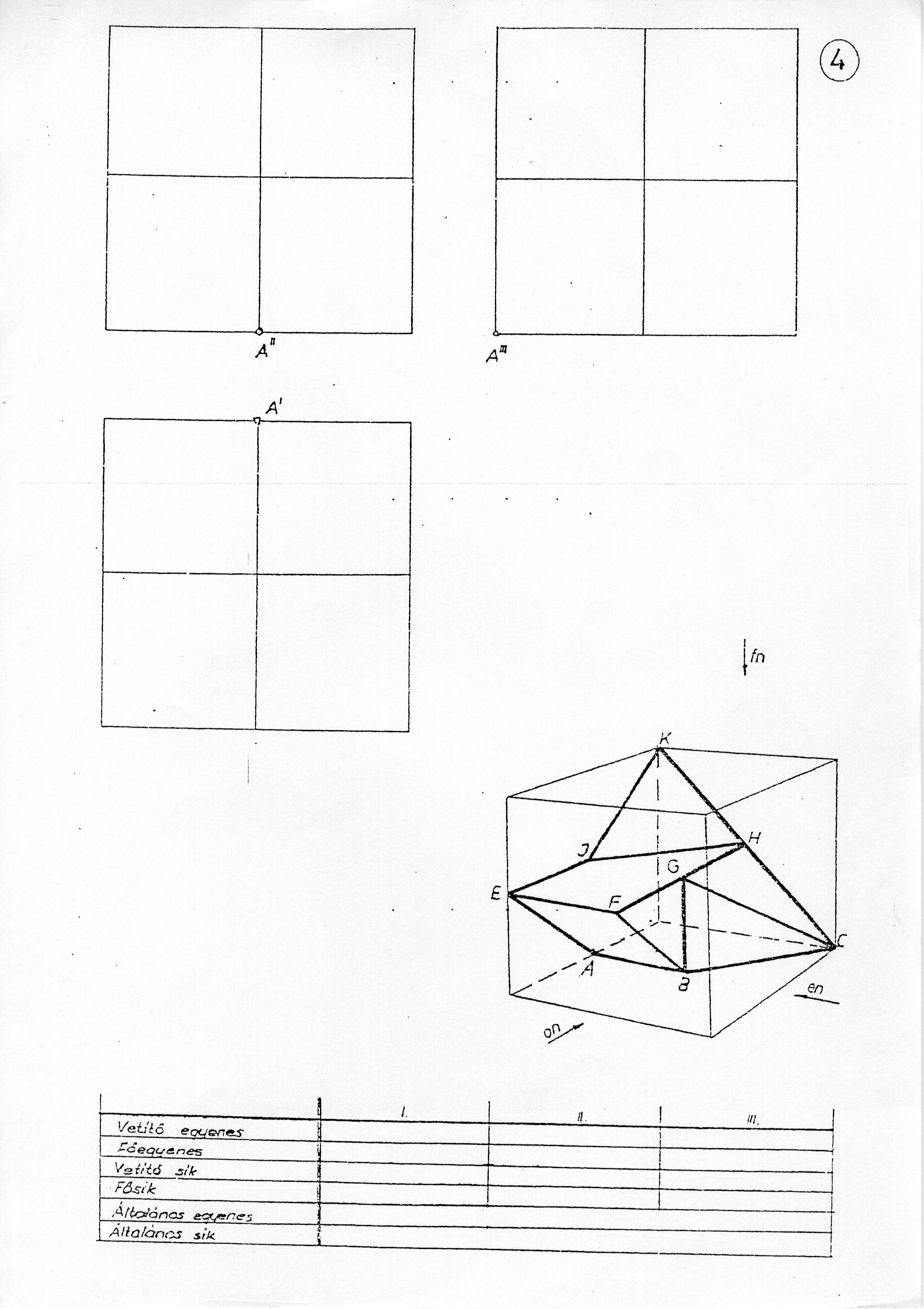

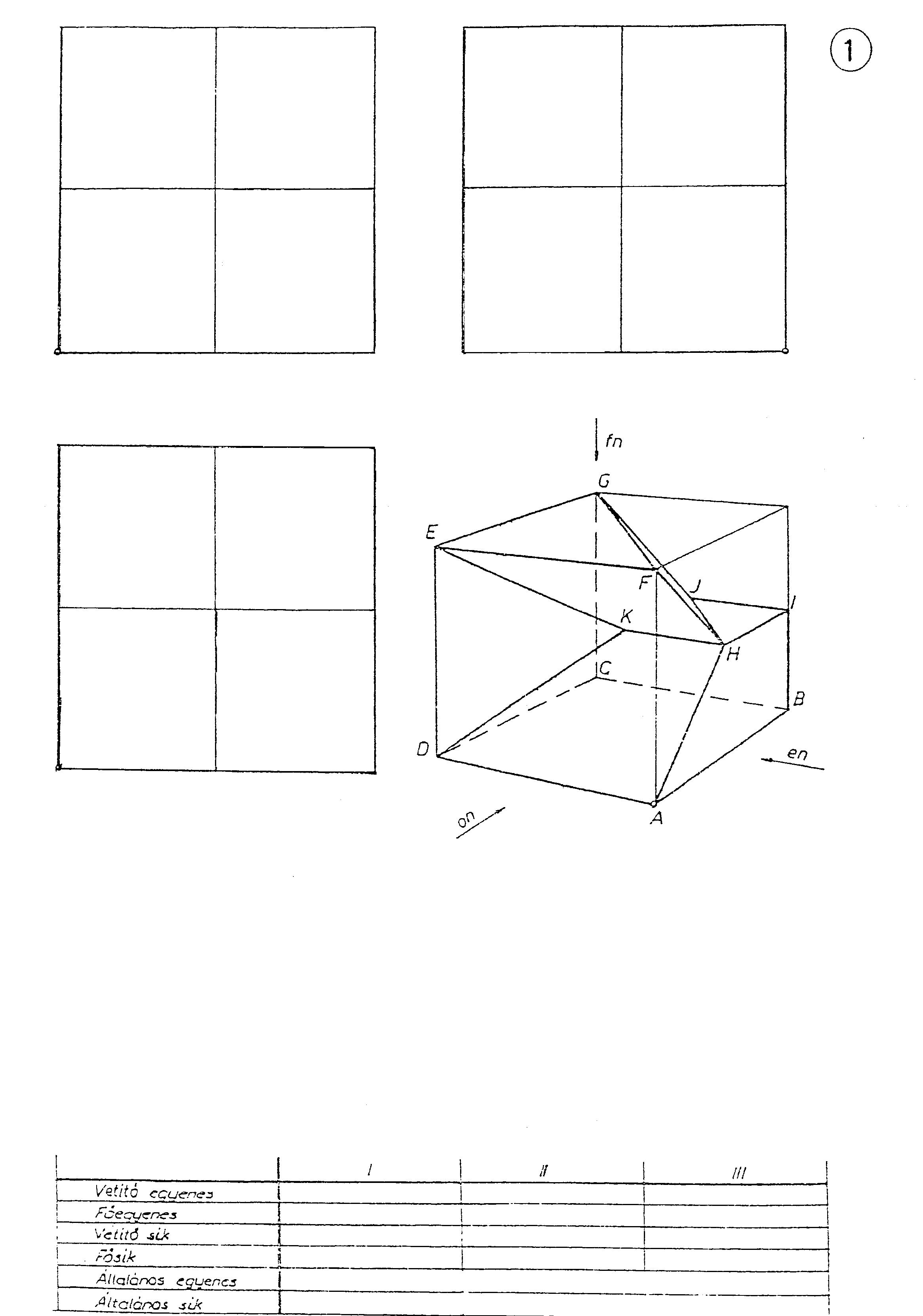

1. Ábrázoljon három vetületi képével az axonometrikus képen megadott csonkolt kockák közül kettőt! A kocka éle 6 cm hosszú. Rajzolja fel a kockák axonometrikus képét a vetületi képek mellé! Az axonometrikus kép rajzolásához használható kocka csúcsainak lehetséges koordinátái:
| PONT | VÍZSZINTES KOORD. | FÜGGŐLEGES KOORD. |
|---|---|---|
1 |
0 |
13 |
2 |
60 |
0 |
3 |
83 |
19 |
4 |
23 |
32 |
5 |
0 |
73 |
6 |
60 |
60 |
7 |
83 |
79 |
8 |
23 |
92 |
Választható feladatok: 1,2,3,4,5
2. Rajzolja fel a vetületi képekkel adott csonkolt kockák axonometrikus képét! A feladatok közül kettőt kell megoldani, amelyeket a gyakorlatvezető által adott sorszám jelöl ki mindenkinek.A vetületi képeket és a sorszám szerint kijelölt feladatszámokat a letölthető file tartalmazza! Az axonometrikus kép rajzolásához az 1. feladatnál leírt kocka használható.
