4. rajzfeladat

Rajz címe: Metszési alapszerkesztések

A rajzfeladaton az alábbi felsorolásban szereplő szerkesztéseket kell végrehajtani. A felsorolásban félkövér kiemeléssel szereplő címeket az egyes szerkesztésekhez fel kell írni!

• Döféspont szerkesztés
  • Profilegyenes döféspontja Vegyen fel egy általános síkot három ponttal, és egy profilegyenest két ponttal! Szerkessze meg az egyenes döféspontját a síkon, majd húzza ki a rajzot láthatóság szerint!
• Metszésvonal szerkesztés

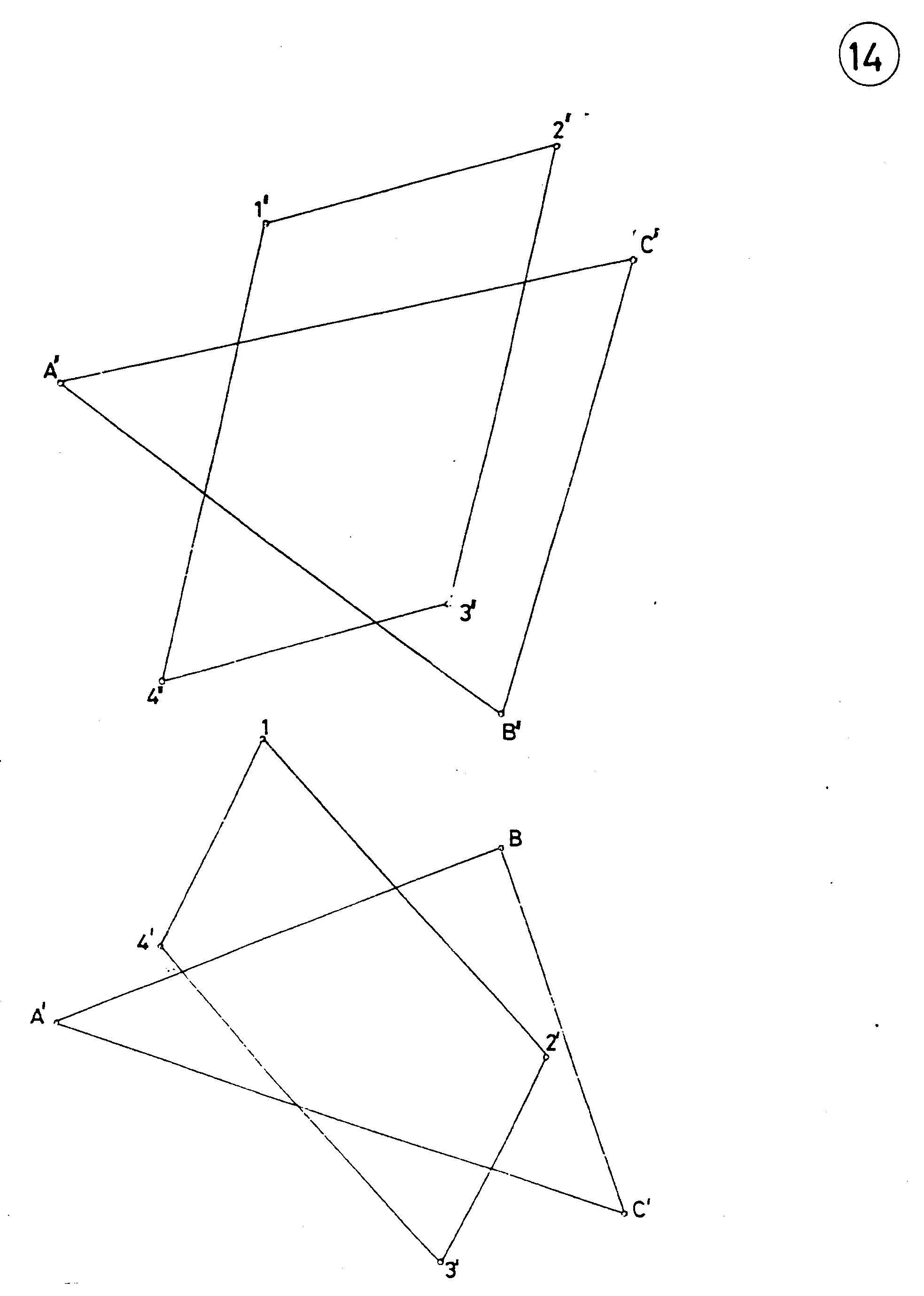

  • Síkok metszésvonala Adott két általános sík. Szerkessze meg a síkok metszésvonalát, húzza ki a rajzot láthatóság szerint, majd sraffozza a dőlt síkot! A 14, 15, 16-os feladatlapok közül kettőt kell megoldani!
• Transzverzális feladatok
  A két szerkesztésből egyet kell megoldani a rajzfeladatban, de a ZH-ra mindegyiket tudni kell!
  • Két kitérő egyenest metsző, adott pontra illeszkedő egyenes Vegyen fel két képen két kitérő egyenest (a,b) és egy pontot (P), mely nem illeszkedik 'a'-ra és 'b'-re! Szerkessze meg annak az egyenesnek két képét, mely metszi 'a' és 'b' egyenest, és illeszkedik 'P'-re!
  • Két kitérő egyenest metsző, adott iránnyal párhuzamos egyenes Vegyen fel három kitérő egyenest (a,b,i)! Szerkessze meg annak az egyenesnek két képét, mely metszi 'a' és 'b' egyenest, és párhuzamos 'i' egyenessel!
